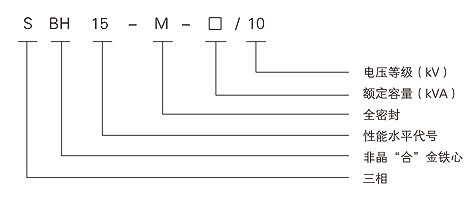

型號含義

概述及特性

適用于交流50Hz、額定工作電壓10kV及一下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

鐵心
鐵心采用非晶合金金帶材卷繞而成，空載損耗僅為S9型配電電壓器的25%。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為方形帶圓角式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 30~2000kVA變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度;
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變啊一起油不與空氣接觸，有效的防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不必定期進行油樣試驗。

工作條件

● 安裝高度：海拔不超過1000m；
● 環境溫度：-40℃~40℃

技術參數

額定容量	電壓組合			聯結組	損耗(kW)		空載電流	短路阻抗	重量			外形尺寸 (m）			軌距 縱向/橫向
	高壓		低壓
(kVA)	(kV)	分接范圍	(kV)	標號	空載	負載(145°)	(%)	(%)	器身	油重	總重	長	寬	高	(mm)
10	11 10.5 10 6.3 6	±5% ±2×2.5%	0.4	Dyn11	19	0.35	3.2	4.0	80	70	220	0.79	0.65	0.88	400/400
20					26	0.48	2.7		130	80	290	0.81	0.71	0.90	400/400
30					33	0.60	1.7		170	80	340	0.83	0.79	0.93	400/400
50					43	0.87	1.3		230	100	440	0.88	0.80	0.99	400/400
63					50	1.04	1.2		290	110	530	0.89	0.81	1.02	450/450
80					60	1.25	1.1		330	120	590	0.90	0.82	1.05	450/450
100					75	1.50	1.0		380	140	680	0.96	0.87	1.09	550/550
125					85	1.80	0.9		440	160	790	1.19	0.87	1.13	550/550
160					100	2.20	0.7		520	190	920	1.30	0.96	1.11	550/550
200					120	2.60	0.7		620	220	1070	1.39	1.01	1.11	550/550
250					140	3.05	0.7		730	250	1250	1.48	1.07	1.15	550/550
315					170	3.65	0.5		880	300	1510	1.40	1.05	地址：長沙市雨花區五金機電市場A區18棟116號 電話：17373121917 微信公眾號 手機微信號 COPYRIGHT ? 2018 長沙湘玉電氣有限公司 ALL RIGHTS RESERVED 湘ICP備18014750號-1 友情鏈接： 88黃頁網 八方資源網 手機 17373121917
